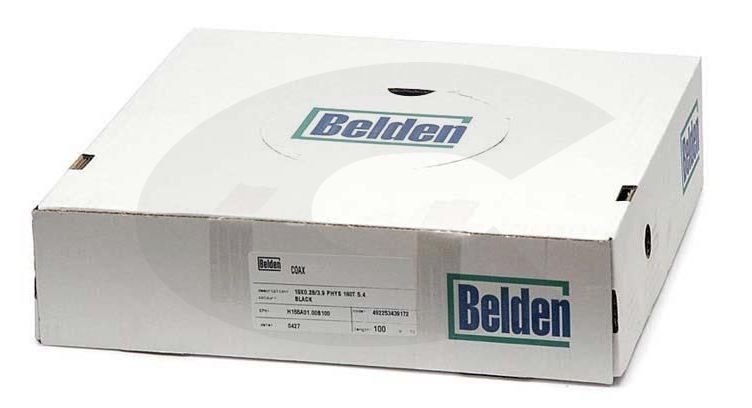

Koaxiální kabel Belden H121CU PVC 75ohm - Verpackung: 100

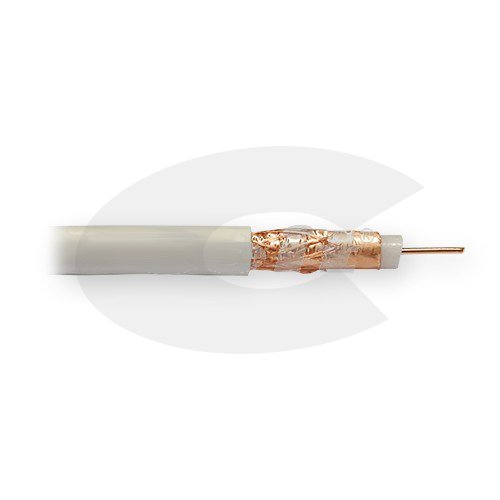

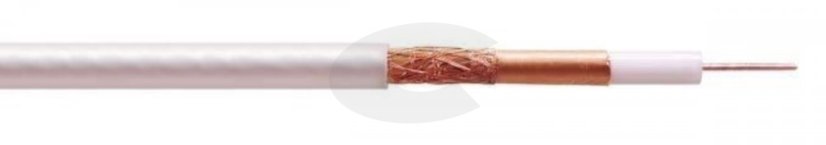

Koaxiální kabel H121 Cu jádro, Cu oplet pocínovaný, Al fólie, 75Ω, vnitřní, prům. 5mm, balení 300m, barva bílá

Technické parametry

Výrobce:    Belden
Označení:    H121 CU PVC
Typ kabelu:    vnitřní
Záruční doba:    180 m
Impedance:    75 Ohm
Kapacita:    53 pF / m
Činitel krácení:    84 %
Rezistence ve smyčce:    59 Ohm / km
Rezistence vnitř. vodiče:    35 Ohm
Max. proud (efektivně):    5.6 A
Činitel odrazu 5 – 470 Mhz:    20 dB
Činitel odrazu 470–862 Mhz:    18 dB
Činitel odrazu 862–2150 Mhz:    16 dB
Účinnost krytí:    85 dB

Útlum

Max. útlum 5 Mhz:    1.7 dB / 100m
Max. útlum 10 Mhz:    2.4 dB / 100m
Max. útlum 50 Mhz:    5.3 dB / 100m
Max. útlum 100 Mhz:    7.6 dB / 100m
Max. útlum 200 Mhz:    10.8 dB / 100m
Max. útlum 230 Mhz:    11.6 dB / 100m
Max. útlum 300 Mhz:    13.3 dB / 100m
Max. útlum 400 Mhz:    15.4 dB / 100m
Max. útlum 600 Mhz:    19.1 dB / 100m
Max. útlum 800 Mhz:    22.2 dB / 100m
Max. útlum 860 Mhz:    23.1 dB / 100m
Max. útlum 1000 Mhz:    25 dB / 100m
Max. útlum 1350 Mhz:    29.4 dB / 100m
Max. útlum 1600 Mhz:    32.2 dB / 100m
Max. útlum 1750 Mhz:    33.8 dB / 100m
Max. útlum 2150 Mhz:    37.8 dB / 100m
Max. útlum 2400 Mhz:    40.1 dB / 100m

Konstrukční parametry

Materiál vodiče:    čistá měď
Průměr vodiče:    0.8 mm
Materiál dielektrika:    PE
Průměr dielektrika:    3.5 mm
Typ fólie:    Cu
Překrytí stínění:    2 mm
Materiál opletení:    čistá měď
Hustota opletení:    45 %
Průměr vnějšího vodiče:    4.1 mm
Materiál pláště:    PVC
Průměr pláště:    5 mm
Min. poloměr ohybu:    50 mm
Max. pevnost v tahu:    40 N
