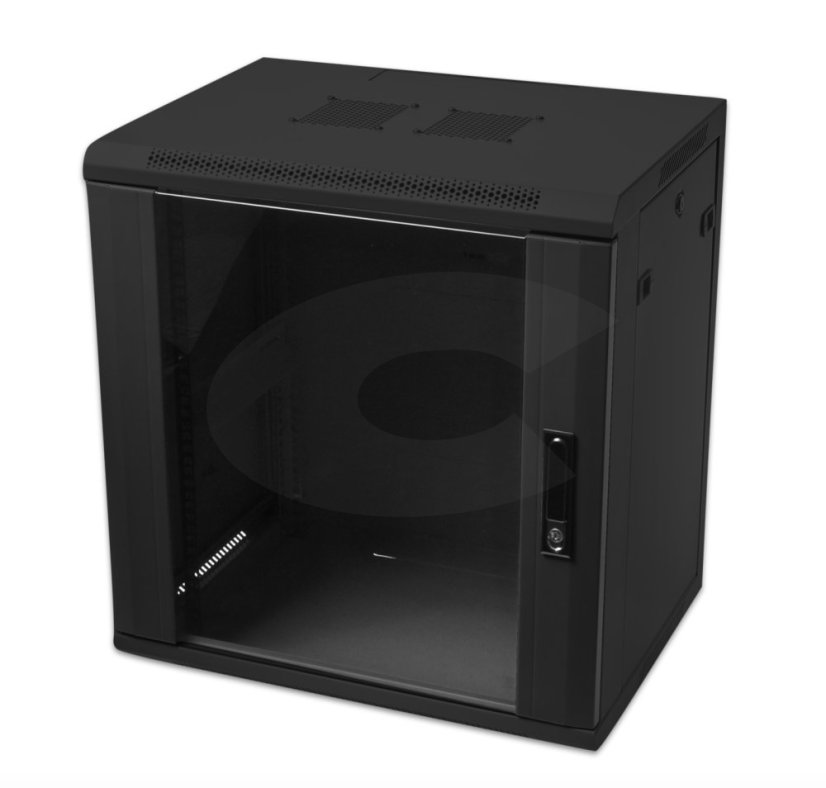

CTnet 19" rozvaděč 9U 450mm - Barva: Černá - RAL9005

Jednodílný nástěnný datový rozvaděč CTnet™ 19", IP20, nosnost 60 kg

Nástěnné datové rozvaděče CTnet™ (19") jsou univerzálním řešením pro instalaci datových a telekomunikačních technologií v kancelářských, komerčních i technických prostorech. Díky jednodílné pevné konstrukci, odnímatelným bočnicím a krytí IP20 zajišťují snadný přístup k technice a bezpečný provoz.

Rozvaděč umožňuje pohodlný přístup k instalovaným zařízením z přední i boční strany. Robustní konstrukce poskytuje nosnost až 60 kg a zaručuje dlouhou životnost i při plném osazení technologií.

Hlavní vlastnosti:

• Pevná konstrukce se svařovanými bočními nosníky, ke kterým je připevněno horní víko a spodní dno rozvaděče
• Dva páry 19" vertikálních montážních lišt s možností plynulého posuvu v celé hloubce rozvaděče
• Přední dveře z tvrzeného kouřového skla o tloušťce 4 mm
• Zaměnitelné otevírání dveří (levé / pravé)
• Klika s uživatelským zámkem na předních dveřích
• Odnímatelné uzamykatelné bočnice pro snadný boční přístup k technice jsou opatřeny servisními zámky (odlišnými od zámku dveří)
• Horní víko připravené pro instalaci až 2 ventilátorů (kruhové otvory)
• Kabelové vstupy v horní, spodní a zadní části rozvaděče kryté vylamovacími záslepkami
• Snadná montáž na stěnu pomocí montážní lišty

.

Kabelové vstupy

• Horní část rozvaděče (čepice):
  Kabelový vstup o rozměru 274 × 66 mm

• Spodní část rozvaděče (podstava):
  Kabelový vstup o rozměru 274 × 66 mm

• Zadní kryt rozvaděče:

  • Rozvaděče 6–12 U / hloubka 450 mm
    → zadní kryt je plně odnímatelný

  • Rozvaděče 12 U / hloubka 600 mm a 15–22 U
    → zadní kryt bez možnosti odejmutí

Kabelové průchody v zadním krytu:

• 6 U:
  1× kabelový průchod 345 × 60 mm

• 9–15 U:
  2× kabelový průchod 345 × 60 mm

• 18–22 U:
  3× kabelový průchod 345 × 60 mm

Rozvaděč doporučujeme vybavit zemnicí sadou, která zajistí propojení a uzemnění všech odnímatelných částí ke skeletu rozvaděče (levá a pravá bočnice, přední dveře). Tím je zajištěna elektrická bezpečnost instalace a splnění požadavků běžných instalačních norem.

Otvor vzniklý po odstranění vylamovací záslepky je možné utěsnit kartáčovou záslepkou. Hranu otvoru doporučujeme opatřit lemovou hranou, která chrání kabeláž před poškozením/prořezáním.

Specifika rozvaděče

Montáž rozvaděče

Tento typ rozvaděče se na stěnu věší pomocí montážní lišty (součástí balení). Montážní lišta se nejprve připevní na stěnu a až následně se na ni rozvaděč zavěsí. Pro zajištění plné nosnosti se rozvaděče k liště připevní dvěma šrouby a ve spodní části rozvaděče připevní pomocí 2 šroubů a hmoždinek přímo do stěny.

Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely jsou vedeny jedním z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí kartáče a vybavit lemovou hranou.
