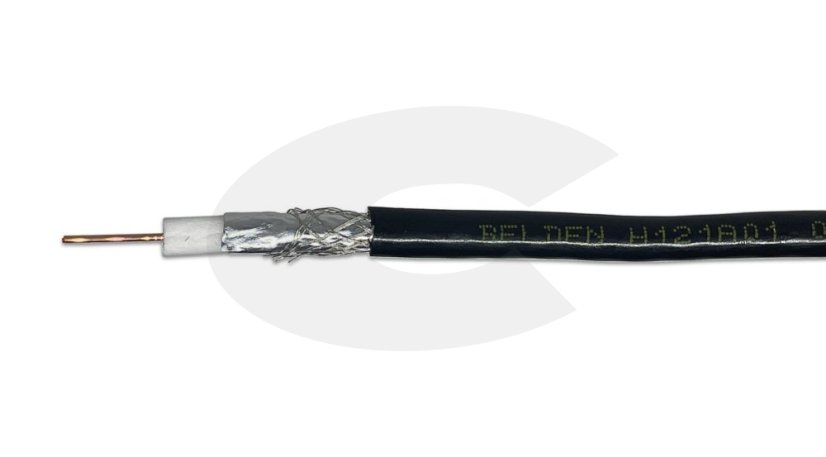

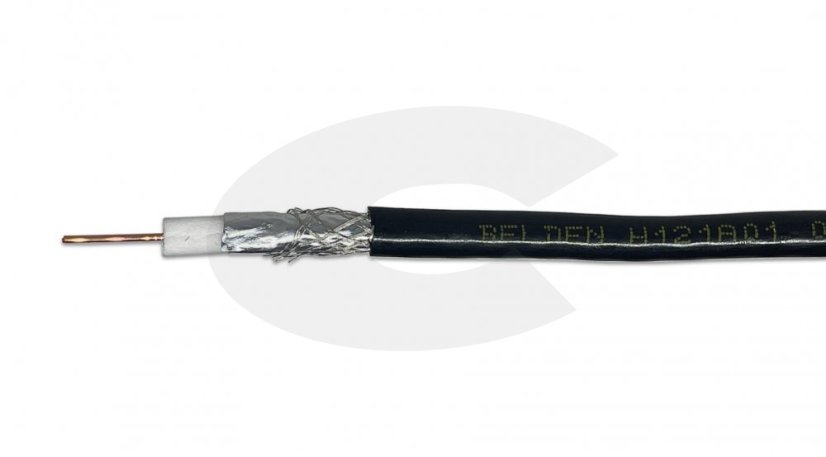

Koaxiální kabel Belden H121AL PE 75ohm - Balení: 100
Varianty2
Balení | Dostupnost | Cena bez DPH | Množství (ks) | |||
---|---|---|---|---|---|---|
100 | Na dotaz - ověříme do 24 hodin
Sledovat dostupnost |
Více | 2 152,40 Kč | |||
500 | Na dotaz - ověříme do 24 hodin
Sledovat dostupnost |
Více | 10 206,40 Kč |
Koaxiální kabel H121 Cu jádro, Cu oplet pocínovaný, AL fólie, 75 ohm, venkovní, prům. 5mm, balení 100m barva černá
Technické parametry
Výrobce: Belden
Označení: H125 AL PE
Typ kabelu: venkovní
Záruční doba: 180 m
Impedance: 75 Ohm
Kapacita: 55 pF / m
Činitel krácení: 81 %
Rezistence ve smyčce: 50 Ohm / km
Rezistence vnitř. vodiče: 23 Ohm
Max. proud (efektivně): 6 A
Činitel odrazu 5 – 470 Mhz: 23 dB
Činitel odrazu 470–862 Mhz: 20 dB
Činitel odrazu 862–2150 Mhz: 18 dB
Účinnost krytí: 85 dB
Útlum
Max. útlum 5 Mhz: 1.4 dB / 100m
Max. útlum 10 Mhz: 2.2 dB / 100m
Max. útlum 50 Mhz: 4.4 dB / 100m
Max. útlum 100 Mhz: 6.2 dB / 100m
Max. útlum 200 Mhz: 8.9 dB / 100m
Max. útlum 230 Mhz: 9.2 dB / 100m
Max. útlum 300 Mhz: 10.9 dB / 100m
Max. útlum 400 Mhz: 12.9 dB / 100m
Max. útlum 600 Mhz: 16 dB / 100m
Max. útlum 800 Mhz: 18.8 dB / 100m
Max. útlum 860 Mhz: 19.1 dB / 100m
Max. útlum 1000 Mhz: 21.2 dB / 100m
Max. útlum 1350 Mhz: 25.1 dB / 100m
Max. útlum 1600 Mhz: 27.7 dB / 100m
Max. útlum 1750 Mhz: 29 dB / 100m
Max. útlum 2150 Mhz: 32.7 dB / 100m
Max. útlum 2400 Mhz: 34.8 dB / 100m
Konstrukční parametry
Materiál vodiče: čistá měď
Průměr vodiče: 1 mm
Materiál dielektrika: PE
Průměr dielektrika: 4.8 mm
Typ fólie: Al
Překrytí stínění: 2 mm
Materiál opletení: pocínovaná měď
Hustota opletení: 40 %
Průměr vnějšího vodiče: 5.34 mm
Materiál pláště: PE
Průměr pláště: 6.8 mm
Min. poloměr ohybu: 35 mm
Max. pevnost v tahu: 55 N
Barva pláště | |
---|---|
Balení | 100, 500 |
