801251.00

od 12,30 Kč bez DPH

Upřesněte výběr produktu

m

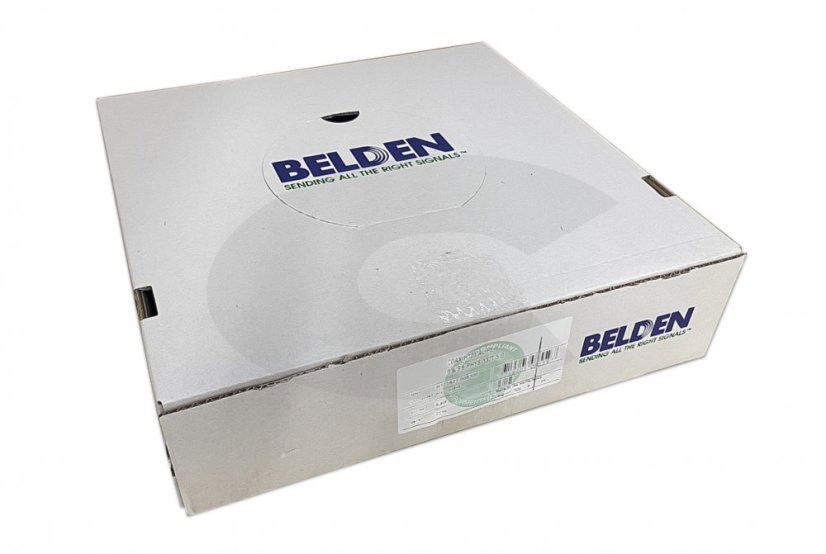

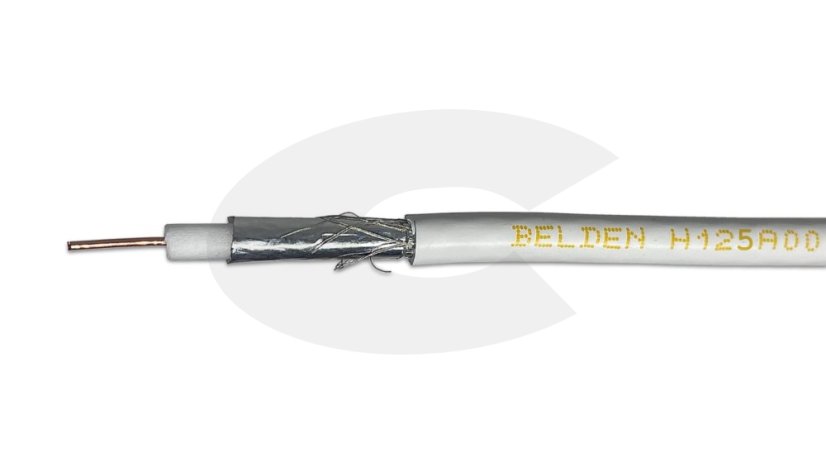

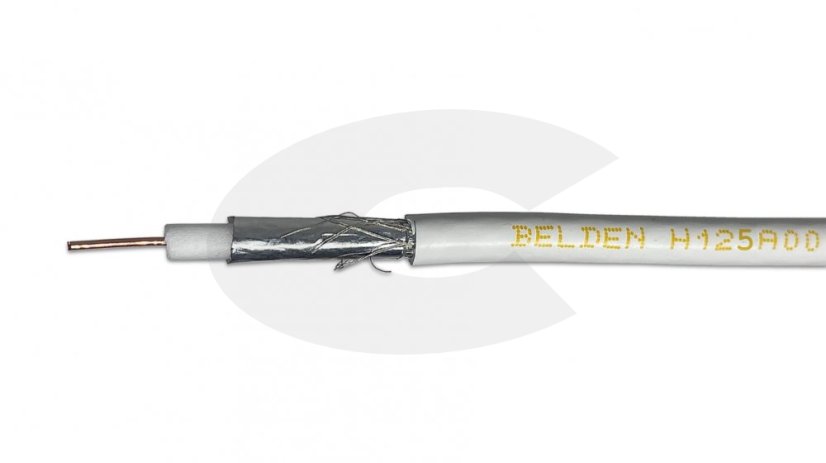

Koaxiální kabel H125 Cu jádro, Cu oplet pocínovaný, Al fólie, 75 ohm, vnitřní, prům. 7mm, balení 100m barva bílá

Technické parametry

Výrobce:    Belden
Označení:    H125 AL PVC
Typ kabelu:    vnitřní
Záruční doba:    180 m
Impedance:    75 Ohm
Kapacita:    55 pF / m
Činitel krácení:    81 %
Rezistence ve smyčce:    50 Ohm / km
Rezistence vnitř. vodiče:    23 Ohm
Max. proud (efektivně):    6 A
Činitel odrazu 5 – 470 Mhz:    23 dB
Činitel odrazu 470–862 Mhz:    20 dB
Činitel odrazu 862–2150 Mhz:    18 dB
Účinnost krytí:    85 dB

Útlum

Max. útlum 5 Mhz:    1.4 dB / 100m
Max. útlum 10 Mhz:    2.2 dB / 100m
Max. útlum 50 Mhz:    4.4 dB / 100m
Max. útlum 100 Mhz:    6.2 dB / 100m
Max. útlum 200 Mhz:    8.9 dB / 100m
Max. útlum 230 Mhz:    9.2 dB / 100m
Max. útlum 300 Mhz:    10.9 dB / 100m
Max. útlum 400 Mhz:    12.9 dB / 100m
Max. útlum 600 Mhz:    16 dB / 100m
Max. útlum 800 Mhz:    18.8 dB / 100m
Max. útlum 860 Mhz:    19.1 dB / 100m
Max. útlum 1000 Mhz:    21.2 dB / 100m
Max. útlum 1350 Mhz:    25.1 dB / 100m
Max. útlum 1600 Mhz:    27.7 dB / 100m
Max. útlum 1750 Mhz:    29 dB / 100m
Max. útlum 2150 Mhz:    32.7 dB / 100m
Max. útlum 2400 Mhz:    34.8 dB / 100m

Konstrukční parametry

Materiál vodiče:    čistá měď
Průměr vodiče:    1 mm
Materiál dielektrika:    PE
Průměr dielektrika:    4.8 mm
Typ fólie:    Al
Překrytí stínění:    2 mm
Materiál opletení:    pocínovaná měď
Hustota opletení:    40 %
Průměr vnějšího vodiče:    5.34 mm
Materiál pláště:    PVC
Průměr pláště:    6.8 mm
Min. poloměr ohybu:    35 mm
Max. pevnost v tahu:    55 N
