801255.00

od 17,30 Kč bez DPH

Upřesněte výběr produktu

m

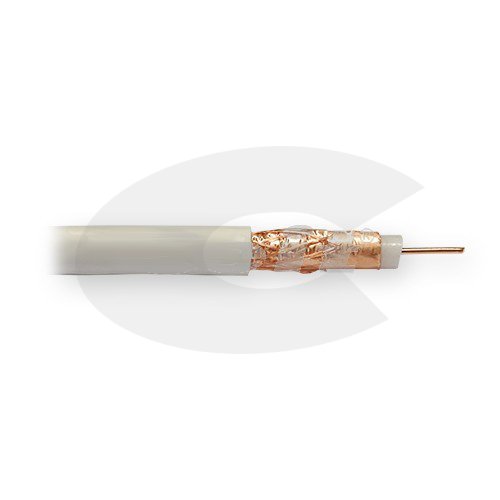

Koaxiální kabel H125, Cu jádro, Cu oplet, Cu fólie, 75 Ω, vnitřní prům. 7mm, balení 100m barva bílá

Technické parametry

Výrobce:    Belden
Označení:    H125 CU PVC
Typ kabelu:    vnitřní
Záruční doba:    180 m
Impedance:    75 Ohm
Kapacita:    55 pF / m
Činitel krácení:    81 %
Rezistence ve smyčce:    41 Ohm / km
Rezistence vnitř. vodiče:    23 Ohm
Max. proud (efektivně):    7.4 A
Činitel odrazu 5 – 470 Mhz:    23 dB
Činitel odrazu 470–862 Mhz:    20 dB
Činitel odrazu 862–2150 Mhz:    18 dB
Účinnost krytí:    85 dB

Útlum

Max. útlum 5 Mhz:    1.3 dB / 100m
Max. útlum 10 Mhz:    1.8 dB / 100m
Max. útlum 50 Mhz:    4.2 dB / 100m
Max. útlum 100 Mhz:    6 dB / 100m
Max. útlum 200 Mhz:    8.6 dB / 100m
Max. útlum 230 Mhz:    9.1 dB / 100m
Max. útlum 300 Mhz:    10.5 dB / 100m
Max. útlum 400 Mhz:    12.4 dB / 100m
Max. útlum 600 Mhz:    15.4 dB / 100m
Max. útlum 800 Mhz:    18 dB / 100m
Max. útlum 860 Mhz:    18.3 dB / 100m
Max. útlum 1000 Mhz:    20.4 dB / 100m
Max. útlum 1350 Mhz:    24.1 dB / 100m
Max. útlum 1600 Mhz:    26.7 dB / 100m
Max. útlum 1750 Mhz:    27.9 dB / 100m
Max. útlum 2150 Mhz:    31.4 dB / 100m
Max. útlum 2400 Mhz:    33.5 dB / 100m

Konstrukční parametry

Materiál vodiče:    čistá měď
Průměr vodiče:    1 mm
Materiál dielektrika:    PE
Průměr dielektrika:    4.8 mm
Typ fólie:    Cu
Překrytí stínění:    2 mm
Materiál opletení:    čistá měď
Hustota opletení:    40 %
Průměr vnějšího vodiče:    5.34 mm
Materiál pláště:    PVC
Průměr pláště:    6.8 mm
Min. poloměr ohybu:    70 mm
Max. pevnost v tahu:    55 N
