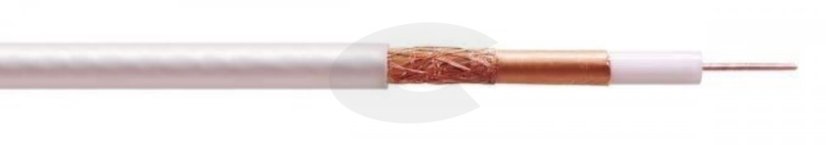

Koaxiální kabel Belden H121CU PVC 75ohm - Balení: 100
Varianty2
Balení | Dostupnost | Cena bez DPH | Množství (ks) | |||
---|---|---|---|---|---|---|
100 | Na dotaz - ověříme do 24 hodin
Sledovat dostupnost |
Více | 2 360,70 Kč | |||
500 | Na dotaz - ověříme do 24 hodin
Sledovat dostupnost |
Více | 11 247,90 Kč |
Koaxiální kabel H121 Cu jádro, Cu oplet pocínovaný, Al fólie, 75Ω, vnitřní, prům. 5mm, balení 300m, barva bílá
Technické parametry
Výrobce: Belden
Označení: H121 CU PVC
Typ kabelu: vnitřní
Záruční doba: 180 m
Impedance: 75 Ohm
Kapacita: 53 pF / m
Činitel krácení: 84 %
Rezistence ve smyčce: 59 Ohm / km
Rezistence vnitř. vodiče: 35 Ohm
Max. proud (efektivně): 5.6 A
Činitel odrazu 5 – 470 Mhz: 20 dB
Činitel odrazu 470–862 Mhz: 18 dB
Činitel odrazu 862–2150 Mhz: 16 dB
Účinnost krytí: 85 dB
Útlum
Max. útlum 5 Mhz: 1.7 dB / 100m
Max. útlum 10 Mhz: 2.4 dB / 100m
Max. útlum 50 Mhz: 5.3 dB / 100m
Max. útlum 100 Mhz: 7.6 dB / 100m
Max. útlum 200 Mhz: 10.8 dB / 100m
Max. útlum 230 Mhz: 11.6 dB / 100m
Max. útlum 300 Mhz: 13.3 dB / 100m
Max. útlum 400 Mhz: 15.4 dB / 100m
Max. útlum 600 Mhz: 19.1 dB / 100m
Max. útlum 800 Mhz: 22.2 dB / 100m
Max. útlum 860 Mhz: 23.1 dB / 100m
Max. útlum 1000 Mhz: 25 dB / 100m
Max. útlum 1350 Mhz: 29.4 dB / 100m
Max. útlum 1600 Mhz: 32.2 dB / 100m
Max. útlum 1750 Mhz: 33.8 dB / 100m
Max. útlum 2150 Mhz: 37.8 dB / 100m
Max. útlum 2400 Mhz: 40.1 dB / 100m
Konstrukční parametry
Materiál vodiče: čistá měď
Průměr vodiče: 0.8 mm
Materiál dielektrika: PE
Průměr dielektrika: 3.5 mm
Typ fólie: Cu
Překrytí stínění: 2 mm
Materiál opletení: čistá měď
Hustota opletení: 45 %
Průměr vnějšího vodiče: 4.1 mm
Materiál pláště: PVC
Průměr pláště: 5 mm
Min. poloměr ohybu: 50 mm
Max. pevnost v tahu: 40 N
Barva pláště | |
---|---|
Balení | 100, 500 |
